Proyecto paso a paso: baliza LED en Tinkercad

PROYECTO 01 · TINKERCAD · INICIAL · 30–45 MIN

Construí una baliza que parpadea y aprendé a conectar un LED externo con una resistencia. Primero simulá; después prepará los materiales para el montaje real.

Qué vas a aprender

Polaridad, resistencia en serie y control de una salida digital. Al terminar, el LED estará medio segundo encendido y medio segundo apagado.

Materiales y cantidades

• 1 Arduino Uno compatible y cable USB: necesarios para el montaje físico, no incluidos en esta selección del catálogo.
• 1 LED rojo de 3 mm: el paquete de cinco LED de colores incluye uno rojo.
• 1 resistencia de 1 kΩ, 1/4 W.
• 1 protoboard y 3 cables macho–macho como mínimo.

1. Prepará el circuito virtual

Abrí Tinkercad Circuits, iniciá sesión si lo solicita y creá un circuito. Agregá Arduino Uno R3, protoboard, LED rojo y resistencia. Seleccioná la resistencia y configurá 1 kΩ; comprobá que el valor sea 1000 Ω (1 kΩ).

2. Conectá con la simulación detenida

Desde	Hasta
Arduino D8	Primer terminal de la resistencia de 1 kΩ
Segundo terminal de la resistencia	Ánodo A del LED
Cátodo K del LED	GND de Arduino

Recorrido: D8 → resistencia → ánodo del LED → cátodo → GND. En una protoboard, los dos terminales de la resistencia deben quedar en grupos eléctricos diferentes. Identificá los terminales por las etiquetas del simulador; en una pieza real, verificá además la hoja de datos.

3. Pegá el programa

Abrí Código, elegí Texto y reemplazá el contenido por:

const int LED = 8;
void setup() {
  pinMode(LED, OUTPUT);
}
void loop() {
  digitalWrite(LED, HIGH);
  delay(500);
  digitalWrite(LED, LOW);
  delay(500);
}

4. Simulá y comprobá

1. Iniciá la simulación y observá cinco ciclos. Cada ciclo completo dura aproximadamente un segundo.
2. Detenela, cambiá ambos tiempos a 1000 y repetí: ahora cada ciclo dura dos segundos.
3. Probá 200 encendido y 800 apagado: el ciclo sigue durando un segundo, pero el LED pasa menos tiempo encendido.

Si no funciona

• LED apagado: revisá A/K, GND y que el código use D8, no D13.
• Sin corriente: comprobá las filas conectadas de la protoboard y que no haya un cable suelto.
• Aviso de sobrecorriente: detené la simulación; verificá resistencia en serie y valor 1 kΩ, sin puentearla.

5. Pasá al montaje real

Desconectá el USB antes de cablear. Para un LED rojo de caída aproximada de 2 V, el ejemplo de 5 V con 1 kΩ da cerca de 3 mA; confirmá los límites del LED y la placa concreta. No conectes el LED sin resistencia. Usá sólo baja tensión y acompañamiento adulto cuando corresponda. No es un circuito para la red eléctrica.

Componentes para construirlo

Seleccionamos el paquete de cinco LED de 3 mm, que incluye uno rojo, como alternativa al paquete de cinco LED de 5 mm sin stock al revisar. Cambia el diámetro del encapsulado; para esta baliza en protoboard se mantienen las conexiones y la resistencia de 1 kΩ. El cálculo de 3 mA es aproximado: verificá la caída de tensión y los límites del LED real.

Adaptamos esta versión a una resistencia de 1 kΩ disponible en la tienda, en lugar de la de 220 Ω del planteo inicial. Con 5 V y una caída de LED aproximada de 2 V, la corriente es (5 − 2) / 1000 = 3 mA y la resistencia disipa unos 9 mW. El brillo puede ser menor; el programa y las conexiones no cambian. En Tinkercad configurá también 1 kΩ.

Estos productos cubren parte de la lista. Revisá color, cantidad del paquete y disponibilidad en cada ficha. La placa y el cable USB se consiguen por separado; esta selección no es un kit completo.

• LED Colores 3mm x5 unidades
• Resistencias 1 kΩ 1/4W

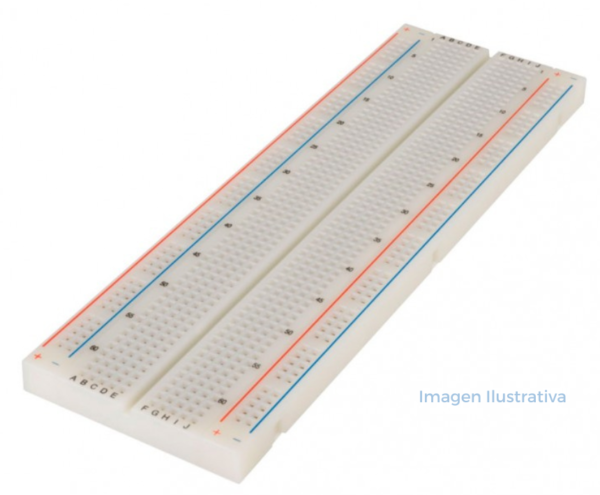

• Protoboard 830 Puntos

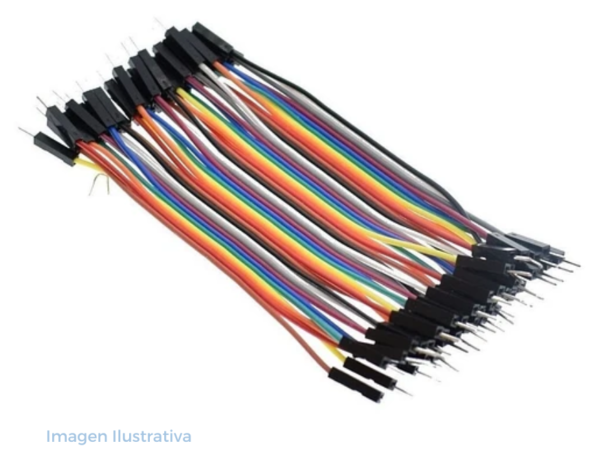

• Cable Dupont M-M Cortos x10 unidades

Desafío para el aula

Programá tres destellos cortos y una pausa larga. Dibujá la línea de tiempo y explicá qué cambia si duplicás todos los tiempos. Registrá tu resultado antes de comprar o montar.

Volver a Aprendé con BOT

Referencias: Tinkercad Circuits y Arduino Blink. Proyecto y secuencia didáctica originales de BOT. La simulación puede hacerse sin comprar materiales.
